SignalDecoder: Signalbilder für Belgien (Var. 1 und Var. 2)
Die Betriebsart Belgien
-
In dieser Betriebsart werden zwei Lichtsignale mit je sieben Begriffen geschaltet.

Belgische Zuege fahren normalerweise auf der linken Seite einer zweigleisige Strecke. Die Signale befinden sich daher ebenfalls auf der linken Seite. Wenn die Lampen der Signale blinken, bedeutet das, das der Zug auf einer Strecke in die entgegengesetzte Richtung fährt und deshalb die Signale auf der rechten Seite sind. Alle blinkenden Signalbegriffe haben die selbe Bedeutung wie die nicht blinkenden.
Betriebsart Belgien: 2 Signale mit 4 Begriffen | ||
---|---|---|
Adresse | Begriff | Leuchtend |
0 | Zughalt | Sig0 - Rot |
1 | Fahrt | Sig0 - Gruen |
2 | naechstes Signal ist Rot | Sig0 - Gelb/Gelb |
3 | Langsamfahrt | Sig0 - Gruen/Gelb |
4 | Zughalt in der entgegengesetzten Richtung | Sig0 - Rot blinkend |
5 | Fahrt frei in der entgegengesetzten Richtung | Sig0 - Gruen blinkend |
6 | naechstes Signal ist Rot in der entgegengesetzten Richtung | Sig0 - Gelb/Gelb blinkend |
7 | - | Sig0 - aus |
8 | Zughalt | Sig1 - Rot |
9 | Fahrt | Sig1 - Gruen |
10 | naechstes Signal ist Rot | Sig1 - Gelb/Gelb |
11 | Langsamfahrt | Sig1 - Gruen/Gelb |
12 | Zughalt in der entgegengesetzten Richtung | Sig1 - Rot blinkend |
13 | Fahrt frei in der entgegengesetzten Richtung | Sig1 - Gruen blinkend |
14 | naechstes Signal ist Rot in der entgegengesetzten Richtung | Sig1 - Gelb/Gelb blinkend |
15 | - | Sig1 - aus |
Software für Holland/Niederlande (Var. 1)
Die Betriebsart Holland
- Von Cees Baarda (vom Verein hccm) hat mich folgende
Variante zu OpenDecoder für holländische Signale und die folgende Beschreibung erreicht:
- hohe Signale mit 3 Leuchten
- hohe Signale mit 3 Leuchten und darunter 1 Ziffer. Die Ziffer bedeutet hierbei eine Geschwindigkeit, und zwar 10 x der angegebene Wert in km/h
- niedrige signale mit max. 3 Leuchten.
In den Niederlande gibt es ein relativ einfaches Signalsystem für Züge. Es besteht aus 3 Arten von Signale:
Die Software steuert zwei 8 begriffige Signale mit 4 Lampen an.

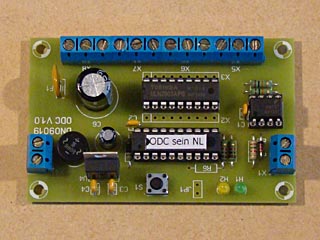

Bei diesem Anschlussbild wurde ein Platinenlayout benutzt, dass bei dem holländischem Verein hccm entwickelt wurde. Die Anschlusse sind identisch zur Hardware 1. Die Schaltung basiert auch auf Atmel Attiny2313 und bietet neben dei ULN2803 noch zwei Buchsenreihen, entweder um einen zweiten ULN aufzustecken oder für sonstige Verwendung.
Zwei Niederländische Signale, achtbegriffig | ||
---|---|---|
Adresse | Begriff | Leuchtend |
0 | Zughalt | Sig0 - RT |
1 | Fahrt | Sig0 - GN |
2 | Bremsen bis Ziffer x 10 km/h, dies muss beim nächsten Signal erreicht sein | Sig0 - GE & ziffer |
3 | Bremsen bis 40 km/h, Halt erwarten | Sig0 - GE |
4 | Fahrt mit Ziffer x 10 km/h | Sig0 - GN blinkt & Ziffer |
5 | Fahrt mit 40 km/h | Sig0 - GN blinkt |
6 | Bremsen bis Ziffer x 10 km/h, beim nächstes Signal eventuell weiter bremsen bis Geschwindigkeit erreicht ist | Sig0 - GE & Ziffer blinkt |
7 | Fahrt auf Sicht mit beschränkter Geschwindigkeit | Sig0 - GE blinkt |
Adresse | Begriff | Leuchtend |
8 | Zughalt | Sig1 - RT |
9 | Fahrt | Sig1 - GN |
10 | Bremsen bis Ziffer x 10 km/h, muss beim nächsten Signal erreicht sein | Sig1 - GE & ziffer |
11 | Bremsen bis 40 km/h, Halt erwarten | Sig1 - GE |
12 | Fahrt mit Ziffer x 10 km/h | Sig1 - GN blinkt & Ziffer |
13 | Fahrt mit 40 km/h | Sig1 - GN blinkt |
14 | Bremsen bis Ziffer x 10 km/h, beim nächstes Signal eventuel weiter bremsen bis Geschwindigkeit erreicht ist | Sig1 - GE & Ziffer blinkt |
15 | Fahrt auf Sicht mit beschränkter Geschwindigkeit | Sig1 - GE blinkt |
Download / Unterlagen:
-
Die Software ist unter gnu public license freigegeben. Sollte jemand damit einen neuen Decoder bauen, würde ich mich freuen, wenn
dieser auch hier veröffentlicht wird. Und Geld- bzw. Materialspenden sind auch herzlich willkommen ;-)
Für OpenDecoder1 ist die belgische und holländische Signalisierung als Compileversion im normalen Signaldecoder enthalten.
Nur Belgien: Für Variante 2 muss nur der Signaltyp (CV 552) auf 7 eingestellt werden.
