Adapter AVR DIL40 TFQP44


    Mit diesem Adapter kann ein Atmel AVR (z.B. Atmega32, Atmega162, Atmega644P) im TQFP44 Gehäuse auf eine Platine mit 40-poligem DIL Sockel bestückt werden.

Schaltungsbeschreibung


    Alle Pins sind 1:1 durchverbunden, zusätzliche Abblockung für die Stromversorgung. Die fertige Platte kann dann einfach in den DIL40 Sockel gesteckt werden.

Layout

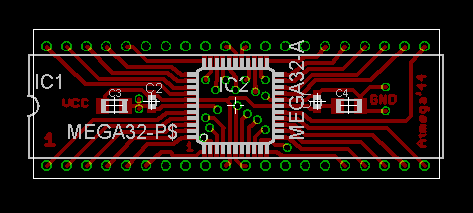

    Bauteilseite

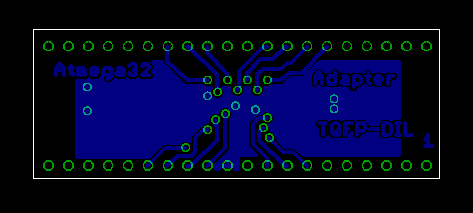

    Lötseite (die Steckadapter werden von unten bestückt).
    Sollten keine IC Steckadapterleisten Typ SSC (Bürklin B101.850) zur Verfügung stehen, so kann man sich auch mit Beinchen von LEDs behelfen. Diese werden zuerst in den unteren Sockel gesteckt und dann im Adapter festgelötet.
