Display-Adapter

Adapter für Character-LCD EA 204-4 (20 Zeichen x 4 Zeilen)

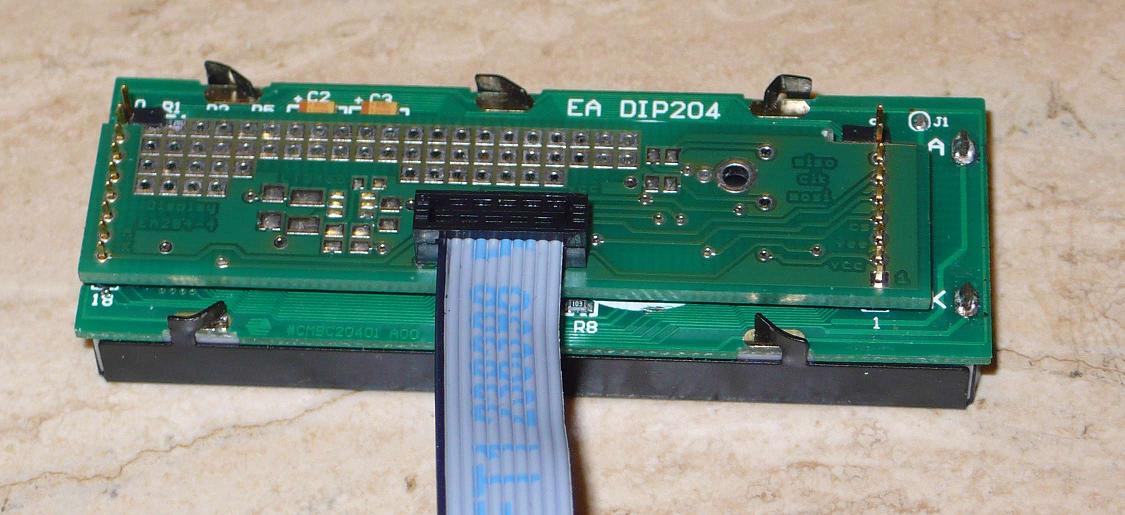

    Bild Displayadapter Um die Verdrahtung im Handregler zu erleichtern, habe ich einen Verdrahtungsadapter gemacht, welcher die Displayanschlüsse auf einen 10-poligen 2mm-Stecker zusammenzieht. Hier kann dann einfach mit einem Flachbandkabel zur Handreglerplatine verbunden werden.

Schaltung


    Einfacher Verdrahtungsadapter. Im Zusammenspiel mit dem Handregler sind Kontrastregler und Hintergrundansteuerung nicht erforderlich, dies befindet sich auf dem Handregler. Sollte das Display alleine verwendet werden, so können diese Teile verwendet werden, es muß dann nur die SPI-Schnittstelle extern angesteuert werden.
    Wichtig: Das EA204 auf SPI (Lotbrücke) umstellen.

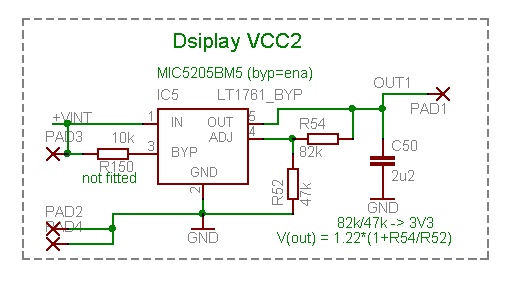

    Spannungsregler als Reserve (hat noch auf dem Board Platz gefunden)

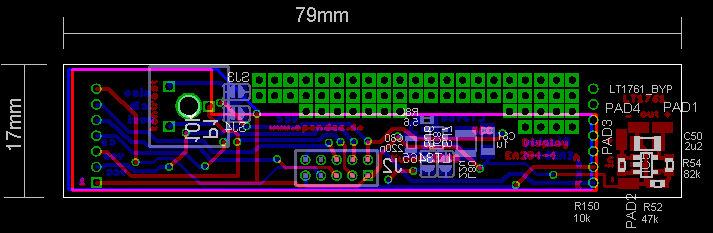

Layout


    Der Reservespannungsregler rechts kann abgetrennt werden. Der 10-polige 2mm Stecker ist auf der Lötseite angeordnet, es kann dann einfach mit einem Flachbandkabel 1:1 zur Reglerplatine verbunden werden.

Unterschiedliche Display-Varianten

    Das EA DIP204-4 gibt es in verschiedenen Varianten und Farben (NLED, HNLED und NLW) und Versorgungsspannungen von 3,3V bis 5V.
    Das EA DIP204-4HNLED läuft im Auslieferungszustand ausschliesslich mit 5V; Wenn man jedoch den Widerstand R3 überbrückt, ist auch ein Betrieb mit 3,3V möglich (auch bei negativen Temperaturen).

Jumper auf der Handreglerplatine

Softwareintegration

    Das Display wird per SPI angesteuert. Es kann nicht rückgelesen werden, MISO muß nicht angeschlossen werden. Die Unterscheidung Command<->Data erfolgt über eine Ansteuersequenz, deshalb darf das Display innerhalb einer Sequenz nicht deselektiert werden. Zu beachten ist außerdem, dass dieses Display am SPI-Bus LSB-first angesprochen wird.
    Im MFT werden sowohl die Sonderzeichen des Displays verwendet (ks0073_charset.h) als auch user-defined Zeichen verwendet.
